Badeforhæng med strømlinjer – matematisk Science design

Strømning omkring en cylinder – når fluidmekanik bliver til geometri

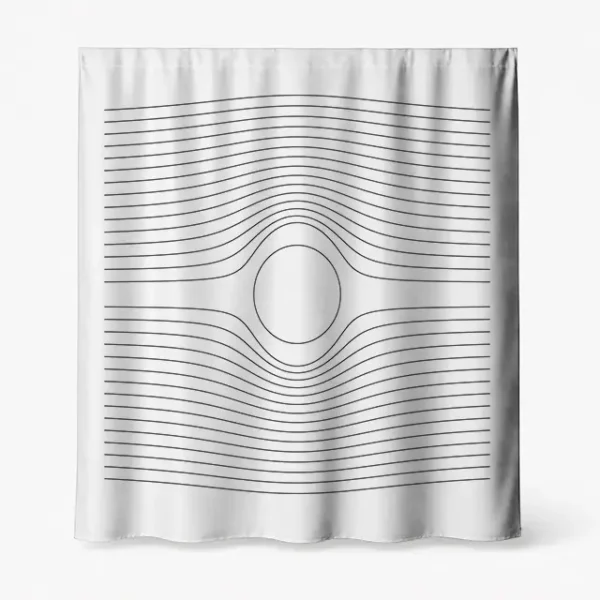

En række parallelle linjer bevæger sig mod en cirkel.

De kan ikke fortsætte lige frem.

I stedet deler de sig, bøjer omkring cirklen og samles igen på den anden side.

Det enkle geometriske motiv kan læses som en klassisk visualisering fra fluidmekanikken: potentiel strømning omkring en cylinder.

Forestil dig en væske, der bevæger sig jævnt fra venstre mod højre.

Langt fra cylinderen har væsken omtrent samme hastighed og retning overalt. Det kan beskrives med et ensartet hastighedsfelt:

u = U

hvor U er strømningens hastighed.

Når cylinderen placeres midt i strømmen, kan væsken ikke bevæge sig gennem den.

Hastighedsfeltet må derfor ændres.

I en idealiseret matematisk model antager man, at væsken er inkompressibel og uden viskositet.

Inkompressibilitet kan udtrykkes ved:

∇ · u = 0

Det betyder, at hastighedsfeltets divergens er nul.

Hvis strømningen samtidig antages at være rotationsfri, gælder:

∇ × u = 0

Dermed kan hastigheden beskrives ved hjælp af et potentiale φ:

u = ∇φ

Potentialet opfylder Laplaces ligning:

∇²φ = 0

En tilsyneladende simpel tegning af linjer omkring en cirkel fører altså direkte til en af matematisk fysiks vigtigste differentialligninger.

For en cylinder med radius a i en ensartet strøm med hastigheden U kan hastighedspotentialet skrives i polære koordinater som:

φ(r,θ) = U(r + a²/r) cos θ

Den tilhørende strømfunktion er:

ψ(r,θ) = U(r − a²/r) sin θ

Strømlinjerne findes ved:

ψ = konstant

Det er netop disse linjer, der giver motivet dets karakteristiske form.

Langt fra cylinderen bliver påvirkningen lille, og linjerne nærmer sig igen parallelle rette linjer.

Tættere på cylinderen ændrer geometrien sig markant.

På cylinderens forreste og bageste punkt findes i den idealiserede model stagnationspunkter. Her er væskens lokale hastighed nul.

På siderne må strømmen derimod accelerere.

Hastigheden på cylinderens overflade kan i modellen beskrives som:

vθ = −2U sin θ

Den maksimale hastighed optræder derfor ved cylinderens øverste og nederste side.

Det betyder også, at trykket varierer omkring cylinderen.

Sammenhængen mellem hastighed og tryk kan beskrives gennem Bernoullis ligning:

p + ½ρv² = konstant

hvor p er trykket, ρ væskens densitet og v dens hastighed.

Hvor hastigheden stiger, falder det statiske tryk i denne idealiserede beskrivelse.

Dermed forbinder motivet geometri med både hastighed og tryk.

Men modellen rummer også en berømt videnskabelig overraskelse.

Hvis man beregner den samlede modstand på cylinderen i denne perfekte, friktionsløse strømning, bliver resultatet nul.

Det kaldes d’Alemberts paradoks.

I virkeligheden oplever en cylinder naturligvis modstand.

Årsagen er, at virkelige væsker har viskositet. Der dannes et grænselag langs overfladen, og strømningen kan separere bag cylinderen. Afhængigt af Reynolds-tallet kan der opstå hvirvler og i nogle tilfælde den karakteristiske von Kármán-hvirvelgade.

Den idealiserede model er altså ikke hele virkeligheden.

Men netop derfor er den videnskabeligt interessant.

Ved først at konstruere en enkel matematisk model kan man forstå grundstrukturen i problemet. Derefter kan modellen udvides med de egenskaber, der findes i virkelige væsker.

Motivet bliver samtidig et eksempel på, hvor visuelt matematik kan være.

Strømlinjerne er ikke blot dekorative buer.

Hver enkelt linje repræsenterer en bestemt værdi af strømfunktionen ψ.

Sammen viser de et vektorfelt.

En differentialligning bliver til et felt.

Feltet bliver til kurver.

Og kurverne bliver til grafisk design.

Det er netop forbindelsen mellem matematik, naturvidenskab og æstetik, som Science-kollektionen undersøger.

Badeforhænget er fremstillet i polyesterstof, som giver et blødt og tekstilt fald. Stoffet kan vaskes og stryges.

Hos smuktbad.dk fås badeforhænget i alle størrelser – også skræddersyet efter individuelle mål. Designet er eksklusivt og findes kun hos smuktbad.dk. Du kan desuden vælge rynkebånd til gardinskinne og tyngdebånd.

Højdepunkter

• Inspireret af potentiel strømning og klassisk fluidmekanik
• Strømlinjerne visualiserer et matematisk hastighedsfelt omkring en cylinder
• Science design med differentialligninger, fysik og geometri som udgangspunkt

Badeforhængets fordele

• Fås i alle størrelser – også skræddersyet efter mål
• Fremstillet i polyesterstof, som kan vaskes og stryges
• Mulighed for rynkebånd til gardinskinne og tyngdebånd

Vand og luft bevæger sig hele tiden omkring os.

Men selve strømningen er vanskelig at se.

Matematikken giver os en måde at gøre bevægelsen synlig på.

Vi beskriver hastigheden med et vektorfelt og beregner de kurver, der følger feltet. Pludselig kan vi se, hvordan strømmen deler sig, accelererer omkring en forhindring og finder sammen igen.

Det er fysik beskrevet med matematik – og matematik omsat til design.
