Magnetiske feltlinjer – geometrien i et usynligt kraftfelt

Vi kender magnetisme fra noget så enkelt som to magneter, der tiltrækker eller frastøder hinanden.

Men omkring magneten findes noget, vi ikke kan se direkte:

Et magnetfelt.

Matematisk beskrives magnetfeltet som et vektorfelt:

B = B(x,y,z)

Det betyder, at hvert punkt i rummet ikke blot har en bestemt feltstyrke, men også en retning.

Når et sådant felt skal visualiseres, kan man tegne feltlinjer.

En feltlinje konstrueres, så dens tangent i hvert punkt følger retningen af den magnetiske feltvektor B.

Hvis en kurve beskrives som r(s), kan princippet udtrykkes som:

dr/ds ∥ B(r)

Kurven følger altså hele tiden feltets lokale retning.

Det er denne matematiske idé, der kan skabe de lange, flydende kurver, som motivet leder tankerne hen på.

Et af de enkleste magnetiske systemer er en magnetisk dipol.

Langt fra kilden kan et idealiseret dipolfelt beskrives ved:

B(r) = μ₀ / 4πr³ · [3(m · r̂)r̂ − m]

Her er m det magnetiske dipolmoment, r afstanden fra dipolen, r̂ en enhedsvektor i radial retning og μ₀ vakuumpermeabiliteten.

Ligningen afslører noget vigtigt.

Feltet afhænger både af afstanden og retningen.

Det er derfor ikke blot en ensartet kraft, der bliver svagere, jo længere man bevæger sig væk. Feltets styrke og orientering varierer gennem rummet.

For en dipol aftager feltets størrelse omtrent som:

B ∝ 1/r³

Det sker altså hurtigt, når afstanden til kilden vokser.

Men motivet har en mere kompleks symmetri end den klassiske illustration af én simpel dipol.

Det leder videre til multipoler.

Når flere magnetiske bidrag kombineres, kan det samlede felt beskrives gennem superpositionsprincippet:

B_total = B₁ + B₂ + B₃ + … + Bₙ

Hvert bidrag er en vektor.

Det betyder, at felterne nogle steder kan pege næsten samme vej og forstærke hinanden. Andre steder kan de pege i forskellige retninger og delvist ophæve hinanden.

Resultatet kan være langt mere komplekse feltstrukturer.

Dipolen er den enkleste velkendte magnetiske multipol. Herefter kan man matematisk beskrive blandt andet quadrupol- og endnu højere multipolfelter.

De højere ordener kan skabe flere symmetriakser og karakteristiske områder, hvor feltlinjerne bøjer, samles og skilles.

Det er netop sådanne strukturer, der gør elektromagnetiske felter visuelt fascinerende.

Der findes samtidig en grundlæggende forskel mellem elektriske og magnetiske feltlinjer.

Maxwells ligning for magnetfeltets divergens er:

∇ · B = 0

Ligningen fortæller, at magnetfeltet ikke har almindelige kilder eller dræn.

I den klassiske elektromagnetisme findes der med andre ord ikke isolerede magnetiske nord- eller sydpoler på samme måde, som der findes positive og negative elektriske ladninger.

Magnetiske feltlinjer danner derfor lukkede forløb.

De begynder ikke blot ét sted og ender et andet.

Det giver magnetfeltet en særlig geometri.

Motivets symmetri fortæller samtidig noget om matematikken.

Når en fysisk konfiguration har bestemte symmetrier, vil løsningerne til ligningerne ofte afspejle dem. Derfor bliver symmetri ikke blot et æstetisk valg. Den kan være en direkte konsekvens af det matematiske system.

Og netop her bliver grænsen mellem videnskabelig visualisering og grafisk design interessant.

De store ydre løkker skaber rytme.

De tætte kurver omkring centrum skaber intensitet.

Symmetrien skaber balance.

Men disse visuelle egenskaber er også karakteristiske for matematiske feltvisualiseringer.

Science-kollektionen tager udgangspunkt i denne forbindelse mellem naturvidenskab og æstetik.

Et magnetfelt er usynligt.

Ligningerne beskriver det.

Matematikken gør det muligt at beregne det.

Og feltlinjerne giver det en form, vi kan se.

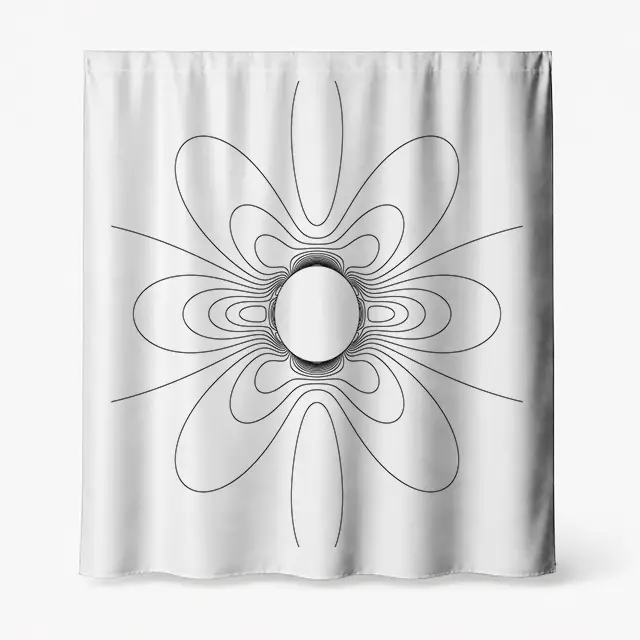

Badeforhænget er fremstillet i polyesterstof, som giver et blødt og tekstilt fald. Stoffet kan vaskes og stryges.

Hos smuktbad.dk fås badeforhænget i alle størrelser – også skræddersyet efter individuelle mål. Designet er eksklusivt og findes kun hos smuktbad.dk. Du kan desuden vælge rynkebånd til gardinskinne og tyngdebånd.

Højdepunkter

• Inspireret af magnetiske felter, vektorfelter og multipoler
• Symmetriske feltlinjer gør et usynligt fysisk system synligt
• Science design, hvor elektromagnetisme bliver til grafisk geometri

Badeforhængets fordele

• Fås i alle størrelser – også skræddersyet efter mål
• Fremstillet i polyesterstof, som kan vaskes og stryges
• Mulighed for rynkebånd til gardinskinne og tyngdebånd

Vi kan ikke se et magnetfelt med øjet.

Men vi kan beskrive det med matematik.

Og når ligningernes vektorer omsættes til feltlinjer, opstår kurver, symmetrier og strukturer, som næsten ser tegnede ud.

De er samtidig en visuel repræsentation af fysikkens regler.

Det usynlige bliver beregneligt.

Det beregnelige bliver synligt.

Og videnskaben bliver til design.
